평판재하시험

평판재하시험이란?

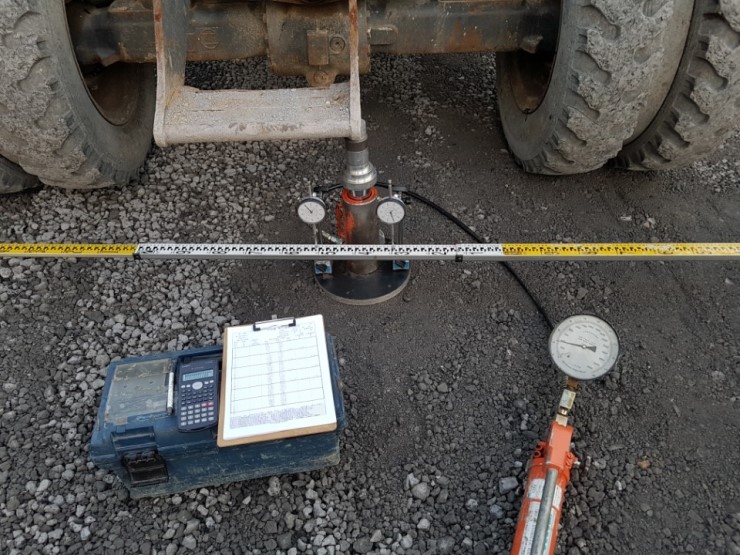

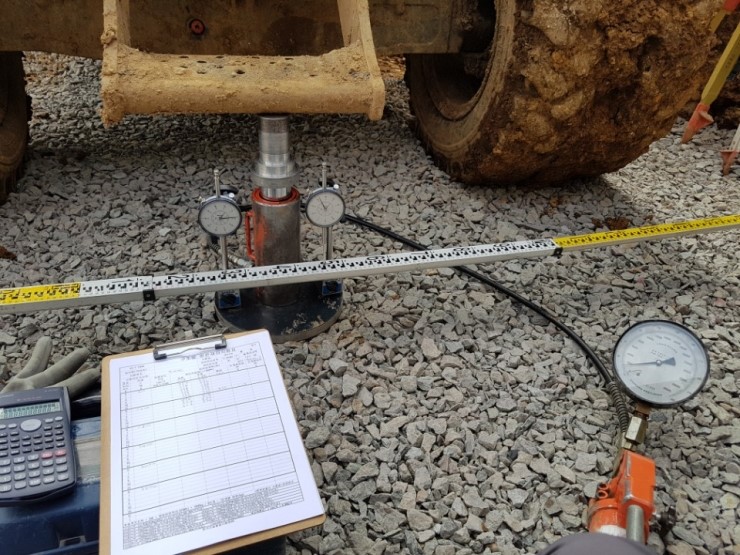

원위치에서 평평한 재하판을 시용하여 하중을 가하고, 그 하중의 크기와 재하면의 변위 관계로부터 기초 지반이나 흙 쌓기 지반의 지지력이나 지반 계수를 구하는 시험이다.

평판재하 시험방법

평판재하시험

• 얕은 기초 평판재하시험 (확대기초에서 정적하중에 대한 흙의 지지력 시험방법, KS F 2444)
• 포장설계 평판재하시험 (도로의 평판재하시험방법, KS F 2310), 노상, 노체, 보조기층등

출처 : KS F 2444

평판재하시험

평판재하시험 시험준비

1. 시험 위치를 선정(시험 위치는 지반조사 결과와 구조물의 설계조건에 의해 선정된다.)
2. 시험 위치는 최소한 3개소에서 시험을 하여야 하며, 시험 개소 사이의 거리는 최대 재하판 지름의 5배 이상 이어야 함.
3. 재하대는 재하 도중에 올려지거나 지반 침하에 의해 기울어지지 않아야 하며 지지점은 재하판으로부터 2.4m 이상 떨어져 있어야 한다.
4. 시험에 필요한 총하중은 시험이 시작되기 전에 현장에 준비되어 있어야 한다. (설계 지내력)

평판재하시험

평판재하시험 측정방법

1. 계획된 시험 목표하중의 8단계로 나누고 누계적으로 동일 하중을 흙에 가한다. 침하가 정지하거나 침하 비율이 일정하게 될 때까지 하중을 유지한다.
2. 각 단계별 하중을 증가 한 후, 최소 15분 이상 하중을 유지해야 하며, 침하가 정지하거나 침하비율이 일정하게 될 때까지 하중을 유지하도록 한다.
3. 모든 침하량을 계속해서 기록한다. 침하량 측정은 하중 재하가 된 시점에서, 그리고 하중이 일정하게 유지되는 동안 15분까지는 1, 2, 3, 5, 10, 15분에 각각 침하를 측정하고 단계별로 동일 시간 간격으로 측정한다.
